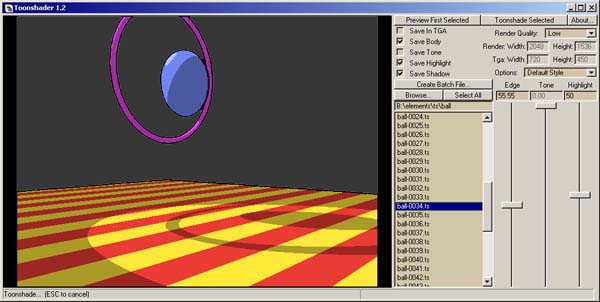

Image de
l'interface du Toonshader 1.2, la fenêtre sert à la
prévisualisation de la convertion du 3D vers le 2D. En jouant avec
les sliders, on peut modifier le nombre de lignes noires de contour, la
grosseur de l'ombrage et du reflet de lumière. L'image de l'interface est une
courtoisie de Toonboom inc,
Montréal.
|

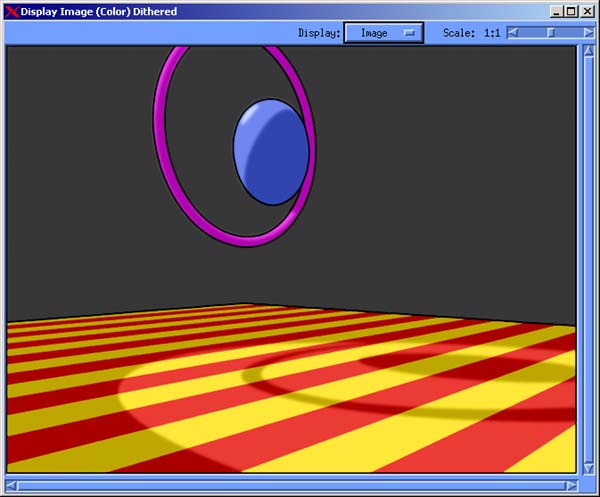

Image de
l'interface de la caméra dans USAnimation 5.3, la fenêtre sert à
visualiser l'image finale compositée avec les différents masques. Le
Toonshader a servi pour sauver le résultat dans le format de USAnimation.
L'image de l'interface est une
courtoisie de Toonboom inc,
Montréal.
|

|
Cliquer
sur l'une des images de gauche pour voir un film d'animation réalisé à l'aide du
Toonshader. L'image du film d'animation est une
courtoisie de Toonboom inc,
Montréal. |

Cliquer
sur l'une des images pour voir un film
d'animation réalisé à l'aide du Toonshader.
Une courtoisie de Toonboom inc,
Montréal.
|
 iste complète des éléments
développés: |
 |
Parti de
rien, on a tout fait |
|
 |
Classes
écrites en C++ pour gérer une scène en 3D contenant la caméra,
les matériaux, les lumières, les modèles en 3D et les
transformations. |
|
|
Fenêtre
de prévisualisation qui se sert d'OpenGL pour dessiner.et
afficher la prévisualistion en 3D. |
|
|
Méthodes
pour calculer et dessiner les lignes noires autour des modèles en 3D, les
surfaces colorées uniformément, le masque de l'ombre ambiante, le masque
de la spéculaire et le masque de l'ombre portée. |
|
|
Méthodes
pour faire la composition des différents masques et les sauver en format
de fichier PNT de USAnimation 5.3 de Toonboom. |
|
|
Plug-In
pour Maya 2.5 et 3.0 (Linux, Irix et
Windows)
de Alias/Wavefront pour
sauvegarder la scène animée en 3D dans le format de fichier TS
du Toonshader 1.2. |
|
|
Résolution
variable (qualité du rendu) en nombre de pixels lors de la conversion d'un scène du 3D vers
le 2D. |
|
|
Rendu
de l'image finale (Toonshading) calculer complètement par
le logiciel, sans l'aide d'OpenGL. C'est un mélange
de Shading et de Raytracing qui permet de
rendre une image précise et rapidement. |
|
|
Sources
écrites en C++ et utilisant la librairie QT de la
compagnie Trolltech. Cette librairie permet de
compiler et d'éxécuter le programme sur plusieures plateformes: Windows,
Linux, Irix et MacOS. |
|
e projet a été réalisé entre août
2000 et septembre 2001. Ce projet a été développé et compilé avec Microsoft
Visual Studio en utilisant les classes de QT de
la compagnie Trolltech. Le logiciel peut fonctionner sous l'environnement Windows,
Linux et Irix. La librairie graphique OpenGL
a été utilisée pour dessiner en 3D.
